Sygnalizacja kontrolna z klapą TOPWET TW SIGN KL

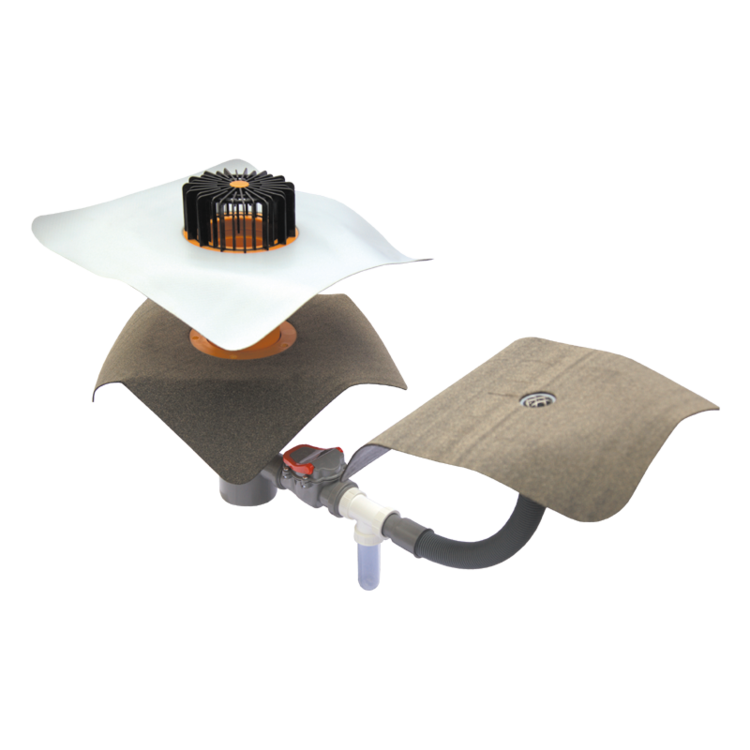

System zapewniający wykrywanie wody na warstwie hydroizolacji zabezpieczającej, włącznie z odwodnieniem tejże warstwy. System umożliwia, dzięki przezroczystej kolbie kontrolnej, kontrolę wizualną pozwalającą na stwierdzenie, czy na warstwie hydroizolacji zabezpieczającej pojawia się woda. Za pomocą wpustu i elastycznego przewodu umożliwia się odpływ z konstrukcji dachowej nadmiernej ilości wody a zawór zwrotny uniemożliwia przenikanie wody przy zwrotnym spiętrzaniu się wody podczas ulewnych deszczy. Obrazek jest tylko orientacyjny, wpust dachowy i nasada nie wchodzą w skład dostawy.

POSTĘPOWANIE PODCZAS MONTAŻU:

  1. Na głównej rurze spustowej należy przygotować odgałęzienie do podłączenia rury DN 50.
  2. W konstrukcji nośnej dachu w pobliżu głównej rury spustowej należy przygotować otwór Ø 80 mm.
  3. Zintegrowany kołnierz wpustu do odwodnienia zabezpieczającego należy połączyć z arkuszem bitumicznym paroizolacji.
  4. System kontroli należy podłączyć do wpustu odwodnienia zabezpieczającego i do wyjścia na głównej rurze wpustowej.

Typ Dokumentacja
TW SIGN KL Rysunek techniczny
