Samoregulujące ogrzewane wpusty i rzygacze

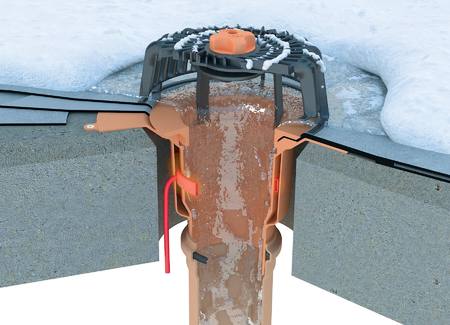

Samoregulujące ogrzewanie elektryczne wpustów i rzygaczy zapewnia niezawodne odwodnienie w okresie zimowym, działa na zasadzie zmiany oporu między półprzewodnikami w zależności od temperatury otoczenia, im niższa jest temperatura, tym większą moc pobierana jest na ogrzewanie. Największe ryzyko zatkania wpustów lub rzygaczy występuje przy temperaturach około zera, kiedy nocą powstaje lód. Ogrzewanie jest dobrane tak, aby chroniło nie tylko ujścia wpustów dachowych, ale i ich bezpośrednie otoczenie.

ZALETY OGRZEWANIA SAMOREGULUJĄCEGO

• Niezawodne odwodnienie w okresie zimowym
• Napięcie 230 V / 50 Hz – bez konieczności użycia transformatora lub jednostki sterującej
• Możliwość podłączenia do ogrzewania przewodów grzewczych koryt, odprowadzeń, wjazdów do garażu, itp.
• Proste podłączenie przez wyłącznik lub termostat
• Oszczędność energii elektrycznej

PODŁĄCZENIE I REGULACJA OGRZEWANIA

Samoregulujący system grzewczy zwiększa swoją moc w zależności od temperatury otoczenia, jednakże także w miesiącach letnich ma minimalne zużycie energii elektrycznej. Dlatego zalecane jest wyłączanie zasilania elektrycznego przy temperaturze powyżej + 3°C. Zaleca się ustawienie termostatu na +3°C i umieszczenie czujnika temperatury na stronie północnej lub w każdym innym miejscu, w którym nie ma wpływów zewnętrznych.

OPIS PODŁĄCZENIA

• Podłączenie wykonuje się do puszki elektrycznej
• Długość kabla wejściowego wpustu – 1,5 m. Kabel YLY 3×1,5 mm
• Podłączenie przewodów: żółtozielony – ochronny, czarny – fazowy, niebieski - zerowy
• Napięcie znamionowe: 230 V, 50 Hz
• Stopień ochrony: IP 67

Wpusty dachowe (TWE):

• Pobór mocy: zmienny, w zależności od temperatury otoczenia, cca: 16 W przy 20°C / 21 W przy 0°C / 27 W przy -20°C
• Maks. uderzenie prądowe: 600 mA

Nasady wpustów dachowych (TWNE), Wpusty remontowe i przedłużone wpusty dachowe jednościenne (TWE SAN, TWJE), Wpusty tarasowe (TWTE):

• Pobór mocy: zmienny, w zależności od temperatury otoczenia, cca: 10 W przy 20°C / 14 W przy 0°C / 18 W przy -20°C
• Maks. uderzenie prądowe: 400 mA

Rzygacze (TWCE):

• Pobór mocy: zmienny, w zależności od temperatury otoczenia, cca: 4 W przy 20°C / 5 W przy 0°C / 7 W przy -20°C
• Maks. uderzenie prądowe: 150 mA

Wpusty balkonowe (TWBE):

• Pobór mocy: zmienny, w zależności od temperatury otoczenia, cca: 3 W przy 20°C / 4 W przy 0°C / 5 W przy -20°C
• Maks. uderzenie prądowe: 100 mA

1 – wyłącznik główny
2 – zabezpieczenie prądowe
3 – wyłącznik
4 – wpust dachowy
5 – termostat lub wyłącznik
L – fazowy (czarny)
N – zerowy (niebieski)
PE – ochronny (żółtozielony)
